Подключение к устройству Garmin для обмена пользовательскими данными


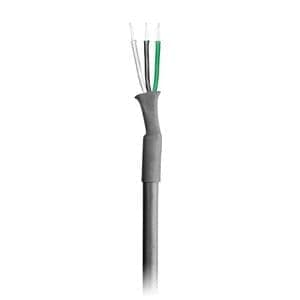

Эхолоты и карплоттеры Garmin Echomap, STRIKER Plus можно подключить к совместимому устройству Garmin для передачи пользовательских данных, таких как маршрутные точки. Если устройства установлены рядом, для подключения можно использовать синий и коричневый провода. Если устройства установлены слишком далеко друг от друга для подключения с помощью проводов, их можно подключить с помощью кабеля для передачи пользовательских данных (010-12234-06).


  1. Оба устройства должны быть подключены к единому заземлению.
  2. Выполните одно из следующих действий:
    • Если устройства установлены рядом, подсоедините синий провод одного устройства к коричневому, а коричневый провод — к синему проводу другого устройства.

    • Если устройства не установлены рядом друг с другом, воспользуйтесь кабелем для передачи пользовательских данных (010-12234-06) и выполните подключение устройств в соответствии с прилагаемыми к нему инструкциями.

  3. На обоих устройствах выберите Пользовательские данные > Управление данными > Обмен польз. данными.

Выполняется передача пользовательских данных между подключенными устройствами. При выборе опции Очистить данные пользователя данные будут удалены с обоих подключенных устройств.

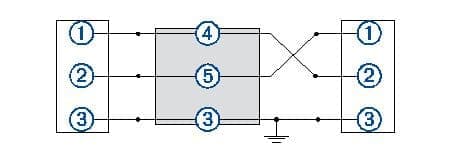

Монтажная схема кабеля для передачи пользовательских данных

010-12234-06 монтажная схема

Компонент

Назначение провода

Цвет провода

glyph icon

Данные

Синий

glyph icon

Данные

Коричневый

glyph icon

Заземление

Черный

glyph icon

Данные

Зеленый

glyph icon

Данные

Белый
